鉄塔の構造

鉄塔は普通等辺山形鋼あるいは鋼管をボルトで締め合わせたもので、ボルトの締め合わせ部分には鋼板も使用されるようです。

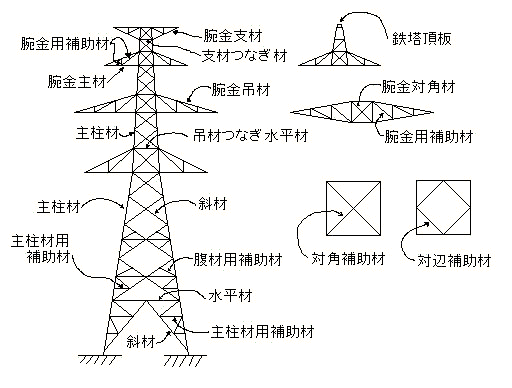

構造は、鉄塔上部と基礎部からなり、鉄塔上部は図に示すように主なものは主柱材（メインポスト）、斜材（腹材、ブレーシング）、腕金（アーム）で、さらに、水平材、対角材、対辺材、補助材などにより構成される。
また、主柱材・斜材・腕金材などのように部材の応力が作図あるいは計算により算出できる部材を応力材と呼ぶ場合もあるようです。

10/May/1997
