| 鉄塔構造図 |
|
|
|
|
|

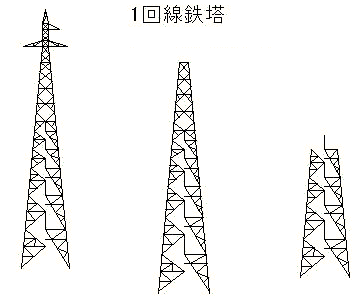

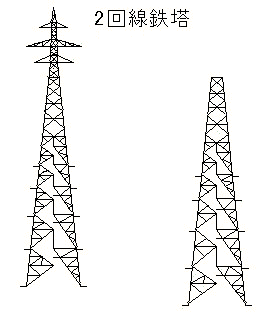

鉄塔の途中から左右が違うのは、鉄塔の一番下の部分（最下節構造という）の組みかたが二種類あるためです。向かって左の組みかたが「ブライヒトラス」右が「Ｋトラス」といいます。 「Ｋトラス」は、耐雪のための組みかたで、雪の多い場所・ 地方につかわれます。 鉄塔が、2つあるいは3つ描かれているのは、最下アームまでの高さを変えた組みかたがその系統分あるためです。（これを説明するためには、もっと詳細な図面を要します。 送電線は、多くの場合３本で一回線です。そのため、アーム（鉄塔上部で腕のように突き出ている部分）の数で回線数がわかります。もちろん、送電線の本数でもわかります。将来を見越して、アームを沢山つけているものもあります。 |
|
6/May/1997 |
