カテナリー曲線
カテナリとは、電車線のことをさすが、もともとは、電車線の形づくる曲線(これを懸垂曲線という)を意味している。1m当たりの重量 ωkgw/m の電線を、水平張力Tkgf で張った場合、次式で表わされます。

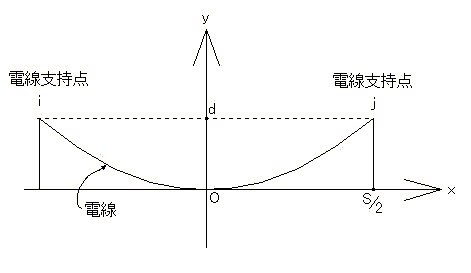

一般に電力線の場合、横軸に径間Sをとり、縦軸に弛度dをとる。
上式をSとdで書き替えれば、


カテナリ数は、長さのディメンションをもっている定数で、曲線の値を一義的に決める値である。
