基礎の分類

基礎の分類

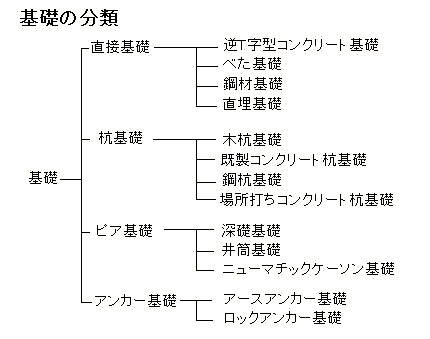

鉄塔基礎には構造と用途により、コンクリート基礎と鋼材基礎の２種があります。

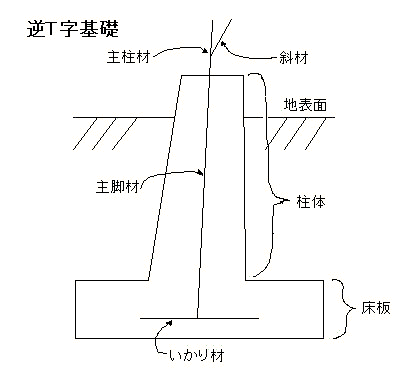

コンクリート基礎は、主脚材およびいかり材（アンカー）をコンクリートまたは鉄筋コンクリートで包んだもので、鉄塔の過重規模および地質により、逆Ｔ基礎、ロックアンカー基礎、べた基礎、アースアンカー基礎、井筒基礎、くい基礎などに分類されます。

鉄塔には、脚が４つついていますが、Ａ脚、Ｂ脚、Ｃ脚、Ｄ脚と名前付けられています。ある鉄塔の中心から見て鉄塔番号の大きいほう（老い番と言う。逆は若番）に向かって、右後方の脚から右回りにＡ・Ｂ・Ｃ・Ｄです。ちなみに老い番方向を＋方向、若番方向をー方向、右をＲ方向、左をＬ方向といいます。
脚には、地盤の傾斜などの要因で、長い（高い）脚や短い（低い）脚があり、標準の長さからどれくらい足しているかによって、「継脚３ｍ」といった言い方をします。

鉄塔が建てられたあとでは、基礎は土の中にあるため形状そのものを目にはできないが、わずかに地上に出ている部分とおおざっぱな地質の分類から見当をつけることは可能なようです。

10/May/1997
